1、 概述

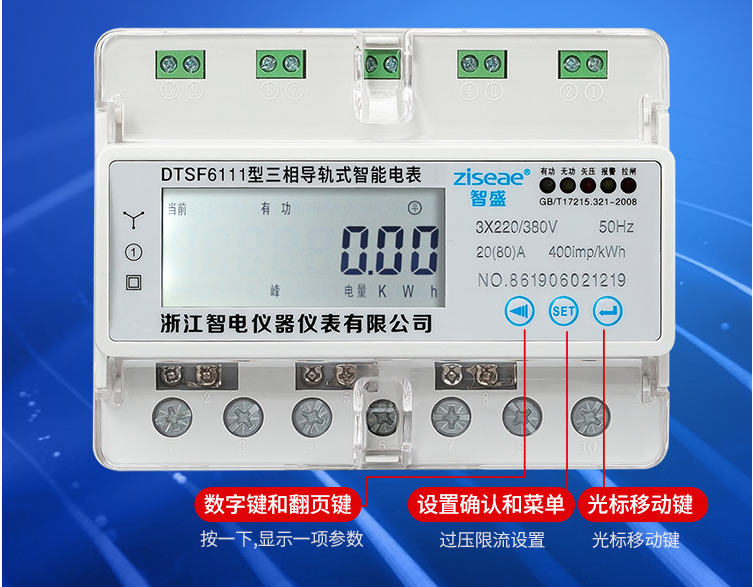

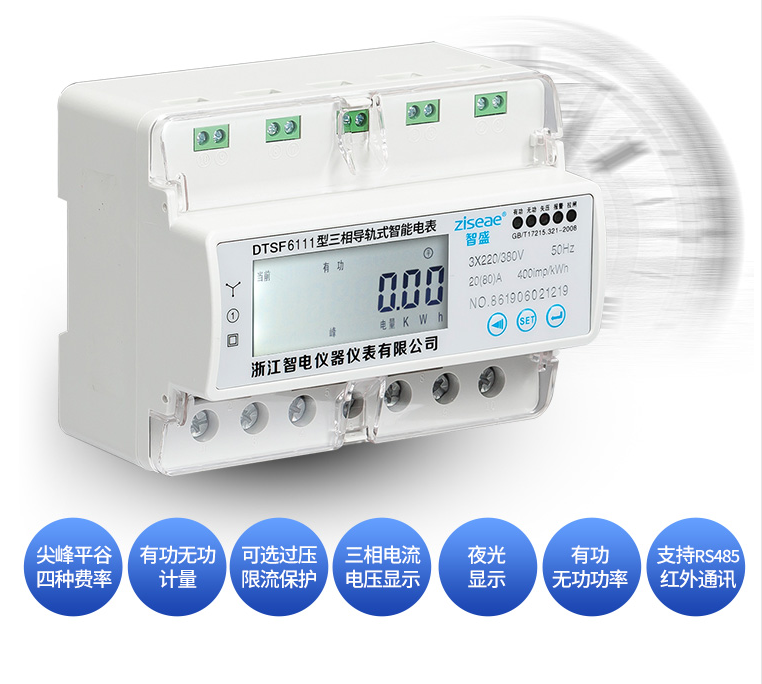

三相導軌式多費率電能表DTSF6111-7系我公司采用微電子技術計量電能,采用進口集成電路，應用數字采樣處理技術及SMT工藝等先進技術研制開發的電子式電能表。能直測量電能計量中正向有功電能，7位LCD顯示器顯示有功用電量，具有可靠性好、體積小、重量輕、外表美觀、工藝先進、35mmDIN標準導軌式安裝等特點：并具有良好的抗電磁干擾、低自耗節電、精度高、高過載、穩定性強、防竊電、壽命長,液晶屏幕上可顯示當前總電量，無功電量，尖峰平谷的電量，電流，電壓，功率，功率因素，頻率，支持RS485 DL/645--2007或MODBUS通訊規約。
該表適用于計量額定頻率為50Hz或60Hz的三相交流有功電能。供固定安裝在室內使用，適用于環境溫度不超過-25~+55℃，相對濕度不超過95%，且空氣中不含有腐蝕性氣體及避免塵沙、霉菌、鹽霧、凝露、昆蟲等影響。

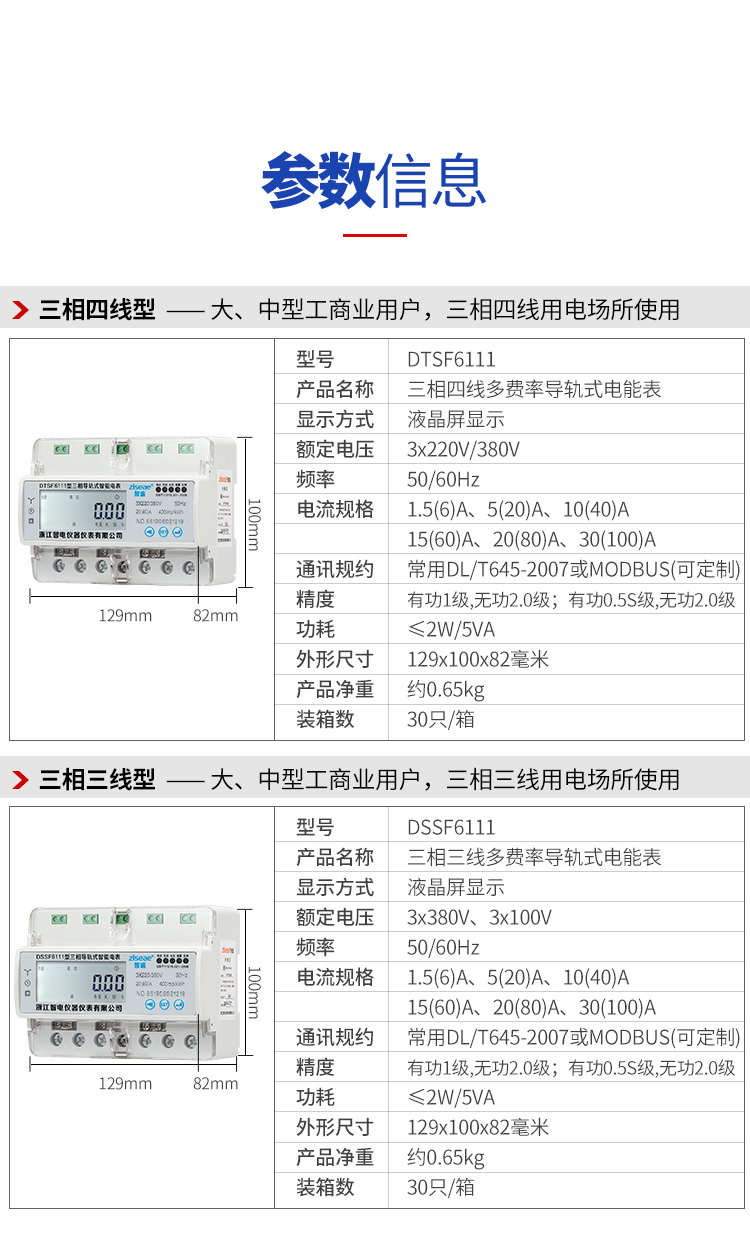

2、三相導軌式多費率電表品牌主要規格及技術參數
2.1 電能表規格：
|
名稱 |
型號 |
準確度 |
額定電壓Ub |
額定電流（A） |
|
三相四線 電能表 |
\\\\\\\\ |
1級 |
220/380V 57.5/100V |
1.5(6)、5（20）、10（40）A 15（60）A、20（80）A、30（100）A |
注：額定電流欄中，括號前的數值為標定電流值Ib，括號內的數值為額定最大電流值Imax。
2.2 技術參數
2.2.1 誤差限：
帶有平衡負載時三相導軌式多費率電能表的基本誤差限
|
電流值 |
功率因數（COSΦ） |
百分數誤差限（%） |
||
|
直流接入 |
經互感器接入 |
1級 |
2級 |
|
|
0.05Ib |
0.02 Ib |
1.0 |
±1.5 |
±2.5 |
|
0.1 Ib |
0.05 Ib |
0.5L |
±1.5 |
±2.5 |
|
0.8C |
±1.5 |
— |
||
|
0.1 Ib~1max |
0.05 Ib~1max |
1.0 |
±1.0 |
±2.0 |
|
0.2 Ib~1max |
0.1 Ib~1max |
0.5L |
±1.0 |
±2.0 |
|
0.8C |
±1.0 |
— |
||
|
電流值 |
功率因數（COSΦ） |
百分數誤差限（%） |
||
|
直接接入 |
經互感器接入 |
1級 |
2級 |
|
|
0.1 Ib~1max |
0.05 Ib~1max |
1.0 |
±2.0 |
±3.0 |
|
0.2 Ib~1max |
0.1 Ib~1max |
0.5L |
±2.0 |
±3.0 |
帶有單相負載時電能表的基本誤差限
2.2.2起動
在額定電壓、額定頻率及COSΦ=1的條件下，當三相分時段電能表負載電流為下表規定值時，電能表能起動并連續計量電能。
|
儀表類型 |
準確度1級 |
準確度2級 |
|
直接接入式 |
0.004Ib |
0.005 Ib |
|
經互感器接入式 |
0.002 Ib |
0.003 Ib |
2.2.3 潛動
當電能表的電流線路中無電流，而加于電壓線路上的電壓為額定值的115%，電能表的測試輸出不應產生多于一個的脈沖。
2.2.4 絕緣性能
電能表的所有線路對外殼間能經受波形為1.2//50μs，峰值為6KV的脈沖電壓，在不同極性下各連續試驗10次，不出現電弧放電或擊穿現象。電能表的所有線路對表殼或表殼外部可觸及的金屬部位之間能經受頻率為50Hz的實際正弦波形的交流電壓2KV，歷時一分鐘試驗不擊穿。
2.2.5 工作電壓極限：70~115%Ub
2.2.6 功率消耗：≤2W和10VA
2.2.7 顯示
LCD顯示
2.2.8 數據保存
能保存12個月，斷電后，資料長期保存。
3、三相導軌式多費率電表品牌安裝與使用
3.1 安裝注意事項與方法
3.1.1 電能表在出廠前經檢驗合格，并加封鉛印，即可安裝使用。對無鉛封或貯存時間過久的電能表應請有關部門重新檢驗后，方可安裝使用。
3.1.2 電能表由原包裝箱中取出時發現內包裝或外殼損傷，不要對該表進行安裝、加電，請與本公司技術服務部門聯系
3.1.3 安裝電能表需有經驗的電工或專業人員，并確定讀完本手冊。
3.1.4 電能表應安裝在室內通風干燥的地方，采用35mmDIN標準導軌式安裝，安裝電能表的底板應固定在堅固耐火，不易振動的墻上。
3.1.5 在有污穢及可能損壞機構的場所，電能表應安裝在保護柜內。
3.1.6 安裝接線時應按照電能表端鈕蓋上的接線圖或本說明書上的相應接線圖進行接線，最好適應多股銅線引入，避免因接觸不良而引起電能表工作不正?；驘龤?。
3.2 使用說明
3.2.1 電能表在雷電較多的地區使用時，應采取避雷措施，以避免因雷擊而損壞電能表。
3.2.2 電能表的負載能力在0.05 Ib~1max（直接接入式）或0.02 Ib~1max（經互感器接入式）之間，超過這一負載能力，將會使電能表計量不準或電流線圈發熱而燒毀。
3.2.3 當電能表配用互感器使用時，即經電流互感器接入式的電能表在讀取其電能示數后須乘以互感器倍率，才是實際用電量。
3.2.4 數據顯示：采用7位LCD顯示或者計度器。
3.2.5 電源指示：L1,L2,L3三個LED指示燈亮時表示三相電源正常；當某相電壓缺相時相應的失壓指示燈熄滅。
3.2.6 脈沖指示：PULSE指示燈點亮時表示檢測到電能脈沖（當有采樣信號后，脈沖指示燈點亮約80ms）
3.2.9 LCD顯示類型，如下：
總電能消耗NNNNN.NN（5+2格式），例如圖1：總電能消耗值是45748.91KWh
|
45748.91 KWh |
5、測量方法
該電能表設有光電耦合式電能脈沖測試輸出端口，位于接線端鈕盒上，將測試設備的+5Vdc接到8號（正極）端子上，信號線s接到7號（負極）端子上即可。
6、三相導軌式多費率電能表運輸與貯存
6.1 電能表的運輸和拆封不應受到劇烈沖擊，并根據ZBY002-81《儀器儀表運輸、貯存基本環境條件及試驗方法》之規定運輸、貯存。
6.2 電能表應保存在原包裝箱內，保存地方的環境溫度為-30~+65℃，相對濕度不超過95%，且在空氣中不含有足以引起腐蝕的氣體，環境溫度不應劇烈變化。
6.3 電能表應在原包裝的條件下，放置在臺架上，疊放高度不超過五箱，拆箱后單只包裝的電能表疊放高度不超過五只，內包裝（塑料袋）拆封后的電能表不宜貯存。
7、三相導軌式多費率電能表保證期限
該電能表自出廠日期起12個月內，若用戶發現電能表不符合上述特性及產品標準規定的技術要求，再制造商檢鉛封仍完整（或有關電力計量部門證明）并完全遵守本說明書中說規定的運輸、保存、安裝及使用規則的條件下出現質量問題，制造商給予免費修理或更換。
